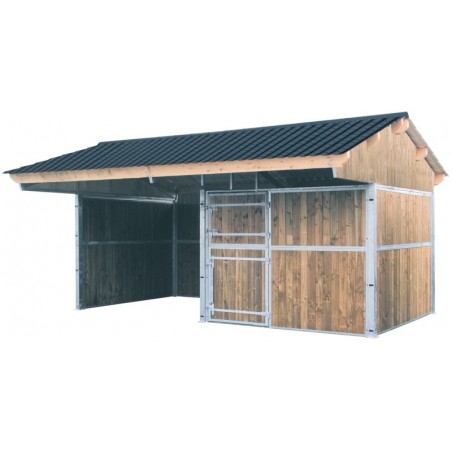

Extensión refugio de prado a 2 aguas La Gee

La ampliación de cobertizo de pradera a dos aguas se compone de:

• 1 cubierta completa a elegir en alu‑zinc (2 colores disponibles) o en fibrocemento
• 1 estructura compuesta por 6 durmientes
• 1 cercha intermedia
• 1 panel de acabado de fondo en okume
• 1 separación maciza de madera para el fondo
• 1 kit de tornillería de ensamblaje

Características técnicas de las cubiertas

- cubierta en panel teja alu‑zinc, recubierta con un revestimiento anticondensación. Motivo en forma de teja de longitud 350 mm y distancia entre las tablillas de 350 mm. Cumbreras suministradas con los paneles. Fijación sobre los durmientes con tornillos autoperforantes. Modelo de cubierta disponible en color antracita y burdeos.

- cubierta en fibrocemento negro, imputrescible y anticondensación. Placa ondulada de 6 ondas con paso de 177 mm. Cumbreras suministradas con las placas. Fijación sobre los durmientes con tirafondos, placa galvanizada y arandela de fieltro. Modelo de cubierta disponible en color negro grafito (ver opción adicional de placas translúcidas).

Características técnicas de las estructuras

Los paneles de revestimiento bajo cubierta de los piñones y de la parte trasera se suministran en madera tratada, en bruto y precortados, listos para colocar y barnizar. Están fabricados en contrachapado de okume de 10 mm de grosor, calidad exterior para resistir a la intemperie, con acabado ranurado tipo friso para mayor estética. Se fijan sobre las cerchas y los marcos metálicos galvanizados con tornillos autoperforantes Ø 6,3 mm. Los postes utilizados para el ensamblaje están fabricados en rectángulo 50 x 100 mm, esp. 2,5 mm, pretaladrados en fábrica. Los pernos para el ensamblaje de los elementos son de cabeza abombada no cortante, evitando así cualquier parte saliente. Los durmientes de 175 x 65 mm, en abeto tratado, están firmemente fijados sobre las cerchas galvanizadas con 4 pernos para madera de cabeza abombada no cortante. Las cerchas metálicas se encajan directamente en los postes y se atornillan formando un conjunto, con las fachadas y tabiques, perfectamente solidario. El diseño de la cercha intermedia permite liberar el paso bajo el voladizo. Además, estas partes salientes están redondeadas para evitar cualquier riesgo de lesión.

Características técnicas de una cercha metálica

• Refuerzos y tubo longitudinal en cuadrado de 50 x 50 mm
• Perfil de inclinación de la cubierta en rectángulo 100 x 50 mm
• 2 manguitos para el encaje en los postes. Estos elementos se atornillan en los postes de 50 x 100 mm.

Durante el montaje posterior de una ampliación, es necesario desmontar el piñón del lado de la ampliación para montarlo al final del edificio como acabado.

Este último será entonces sustituido por la cercha intermedia suministrada.

Pendiente de la cubierta: 18° o 32,5%.

Se entrega sin montar, sin tornillería de fijación al suelo.

La ampliación no puede utilizarse sola. Es imprescindible disponer al menos de un cobertizo o un box a dos aguas.

Proponemos una gama de cobertizos de pradera a dos aguas así como ampliaciones modulares.

Compatible únicamente con los cobertizos y boxes a dos aguas La Gée.
